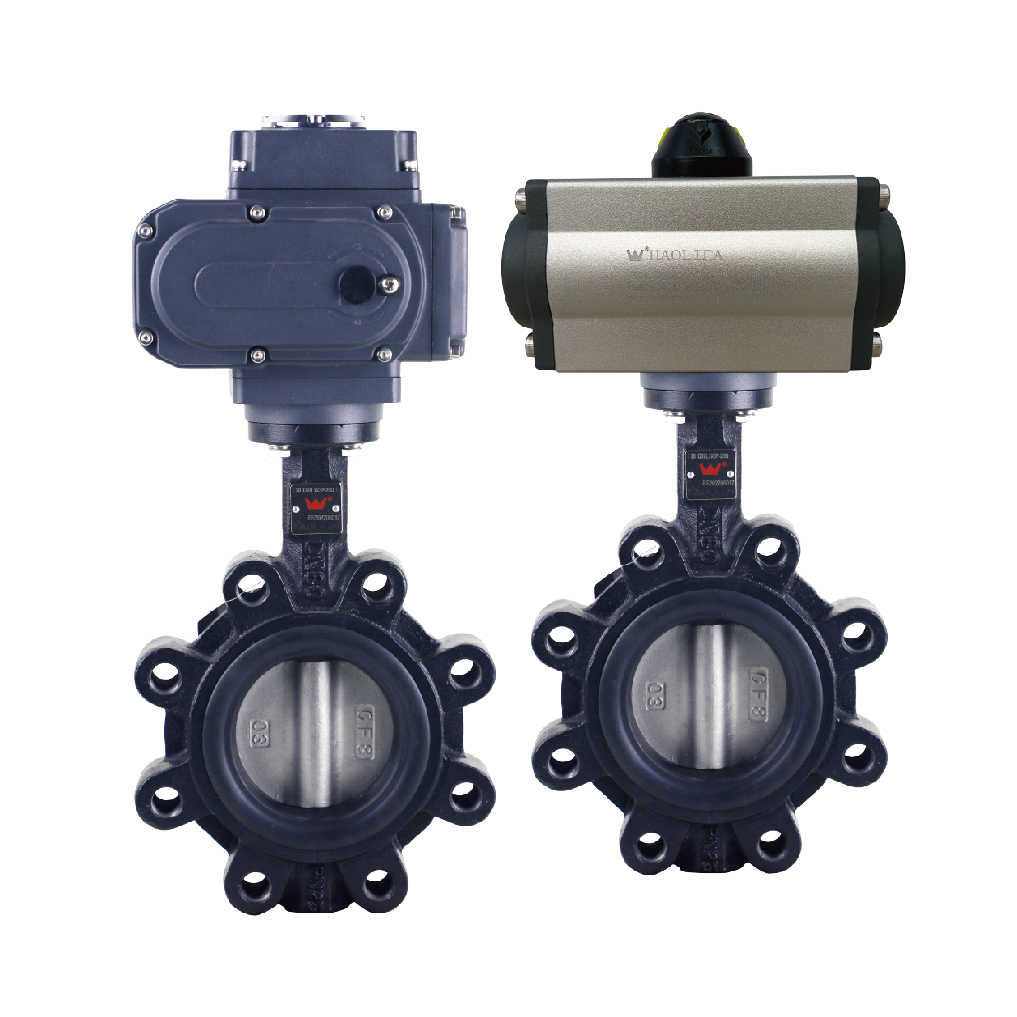

單夾中線蝶閥
參數
- 產品規格DN50-DN1200
- 閥體QT450-10、WCB、不銹鋼等
- 閥板球鐵尼龍、304SS等
- 閥軸45#、416SS等
- 閥座EPDM、NBR、PTFE等
- 驅動方式電動、氣動、渦輪、手柄
- 介質溫度-15℃-120℃
適用領域
生活給排水、消防水系統
中央空調系統、污水處理系統
水、氣、油、化工
建筑、水處理等
產品介紹
蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。它不僅具有結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速的優點，并且還可以同時具備良好的流量調節功能和關閉密封特性，是近年來發展最快的閥門品種之一。蝶閥易與各種驅動裝置組合，有良好的耐久性和可靠性。其使用領域非常廣泛，使用的品種和數量處于不斷上升趨勢，并向高溫、高壓、大口徑、高密封性、長壽命、優良的調節特性，以及一閥多功能發展，其可靠性及其他性能指標均達到較高水平。
- 產品參數
- 技術特點
- 產品尺寸
- 安裝指南
- 工況實例
-
公稱壓力 PN10~64 強度試驗壓力 公稱壓力*1.5MPa 密封試驗壓力 公稱壓力*1.1MPa -
1、閥體為LT型，可用于管道末端。
2、閥座連體“○”型密封圈，直接鑲嵌在閥體的軸孔內，密封性更好，杜絕內泄的發生。
3、窄帶密封圈與球面蝶板有機的結合，使蝶板在關閉前扭矩不會增加。
4、閥座上面的凸圓，可以避免閥門在不正確的安裝情況下，閥座嚴重變形閥門扭矩急劇增加的可能性。 -
DN L1 PN10 PN16 φD1 n-φh φD1 n-φh DN50 42.6 125 4-M16 125 4-M16 DN65 45.6 145 8-M16 145 8-M16 DN80 45.6 160 8-M16 160 8-M16 DN100 51.6 180 8-M16 180 8-M16 DN125 55.6 210 8-M16 210 8-M16 DN150 55.6 240 8-M20 240 8-M20 DN200 59.6 295 8-M20 295 12-M20 DN250 67.6 350 12-M20 355 12-M24 DN300 77.6 400 12-M20 410 12-M24 DN350 77.6 460 16-M20 470 16-M24 DN400 102 515 16-M24 525 16-M27 DN450 114 565 20-M24 585 20-M27 DN500 127 620 20-M24 650 20-M30 DN600 154 725 20-M27 770 20-M33 -
